发布时间：2024-12-25 11:33:33
混炼机（密闭式）介绍
密闭式混炼分为三个阶段，即湿润、分散和涅炼、密炼机混炼石在高温加压下进行的。操作方法一般分为一段混炼法和两段混炼法。
一段混炼法是指经混炼机一次完成混炼，然后压片得混炼胶的方法。他适用于全天然橡胶或掺有合成橡胶不超过50%的胶料，在一段混炼操作中，常采用分批逐步加料法，为使胶料不至于剧烈升高，一般采用慢速密炼机，也可以采用双速密炼机，加入硫磺时的温度必须低于100℃。其加料顺序为生胶—小料—补强剂—填充剂—油类软化剂—排料—冷却—加硫磺及超促进剂。
两段混炼法是指两次通过混炼机混炼压片制成混炼胶的方法。这种方法适用于合成橡胶含量超过50%得胶料，可以避免一段混炼法过程中混炼时间长、胶料温度高的缺点。***阶段混炼与一段混炼法一样，只是不加硫化和活性大的促进剂，一段混炼完后下片冷却，停放一定的时间，然后再进行***段混炼。混炼均匀后排料到压片机上再加硫化剂，翻炼后下片。分段混炼法每次炼胶时间较短，混炼温度较低，配合剂分散更均匀，胶料质量高。

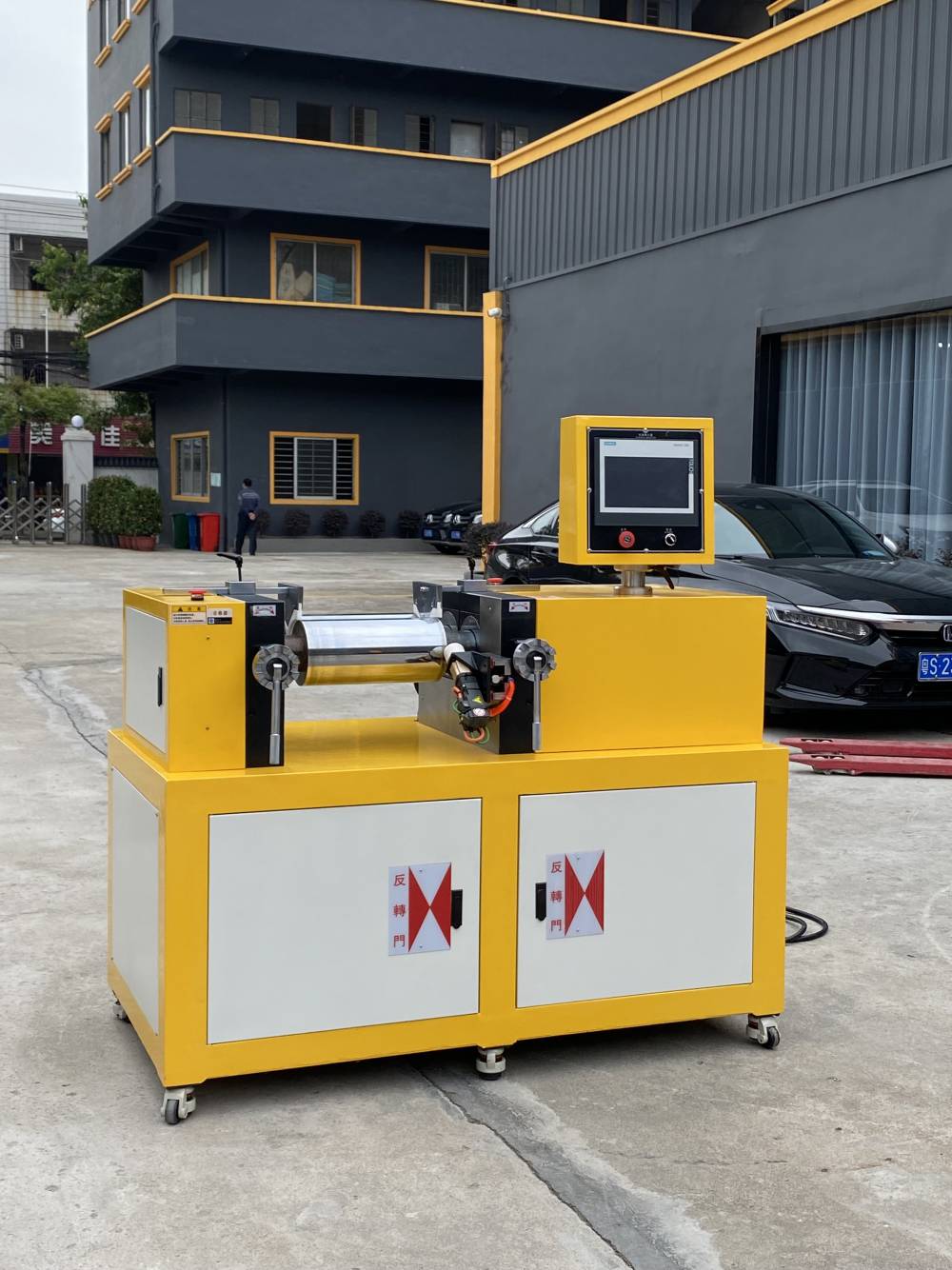

混炼机（ 开放式）介绍
开放式混炼机的混合过程分为三个阶段，即包辊（加入生胶的软化阶段）、吃粉（加入粉剂的混合阶段）和翻炼（吃粉后使生胶和配合剂均达到均匀分散的阶段）。
密闭式混炼与开放式混炼的区别
开放式塑炼时温度一般在80℃以下，属于低温机械混炼方法。密闭式混炼的排胶温度在120℃以上，甚至高达160-180℃，属于高温机械混炼。
